Batteriegröße
ohne Batterie
200Ah
300Ah
400Ah
Dilocker Electronics
Technische Spezifikationen
TECHNIK
Was steckt hinter iRock?
iRock ist die Schnittstelle zwischen allen Energiequellen und Verbrauchen in der autarken Energieversorgung. Egal, ob Dauerverbraucher, Solaranlagen oder Wechselrichter, mit iRock verbinden Sie alle Geräte über eine Energiezentrale – Mit voller Kontrolle und maximaler Sicherheit.
Schaltplan iRock 212
Schaltplan iRock 200+
TECHNIK
Anschlüsse
iRock 200, 300 und 400 kommen serienmäßig mit Direkt Ein- und Ausgang, Ladeeingängen, Lastausgängen sowie potentialfreien Schaltein- und ausgängen. iRock 212 verfügt über direkte sowie geschaltete Ein- und Ausgänge sowie zwei potentialfreie Schaltausgänge.
Direkt Ein- und Ausgang 200A
Geeignet für Kombigeräte (Ladegeräte/Wechselrichter)
- Bis zu 500A kurzzeitig
Ladeeingänge 150A Direktstrom
Geeignet für Solarladeregler, Ladebooster oder Yacht-Windräder
- Bis zu 400A kurzzeitig
Lastausgänge 150A Direktstrom
Geeignet für Dauerverbraucher wie Kühlschränke und Heizung
- Bis zu 400A kurzzeitig
Lastausgang 75A Direktstrom
Geeignet für geschaltete Verbraucher wie Licht und Fernseher
- Bis zu 200A kurzzeitig
Potentialfreie Schalteingänge
Geeignet für Hauptschalter und geschaltete Verbraucher
Potentialfreie Schaltausgänge
Geeignet für die Signalisierung der Schaltzustände/Alarme
AUSFÜHRUNGEN
Unterschiede der Ausführungen
Hier finden Sie alle Infos zu vorhandenen Anschlüssen, Ausstattung sowie möglichen Upgrades der einzelnen Varianten.
Übersicht iRock-Varianten

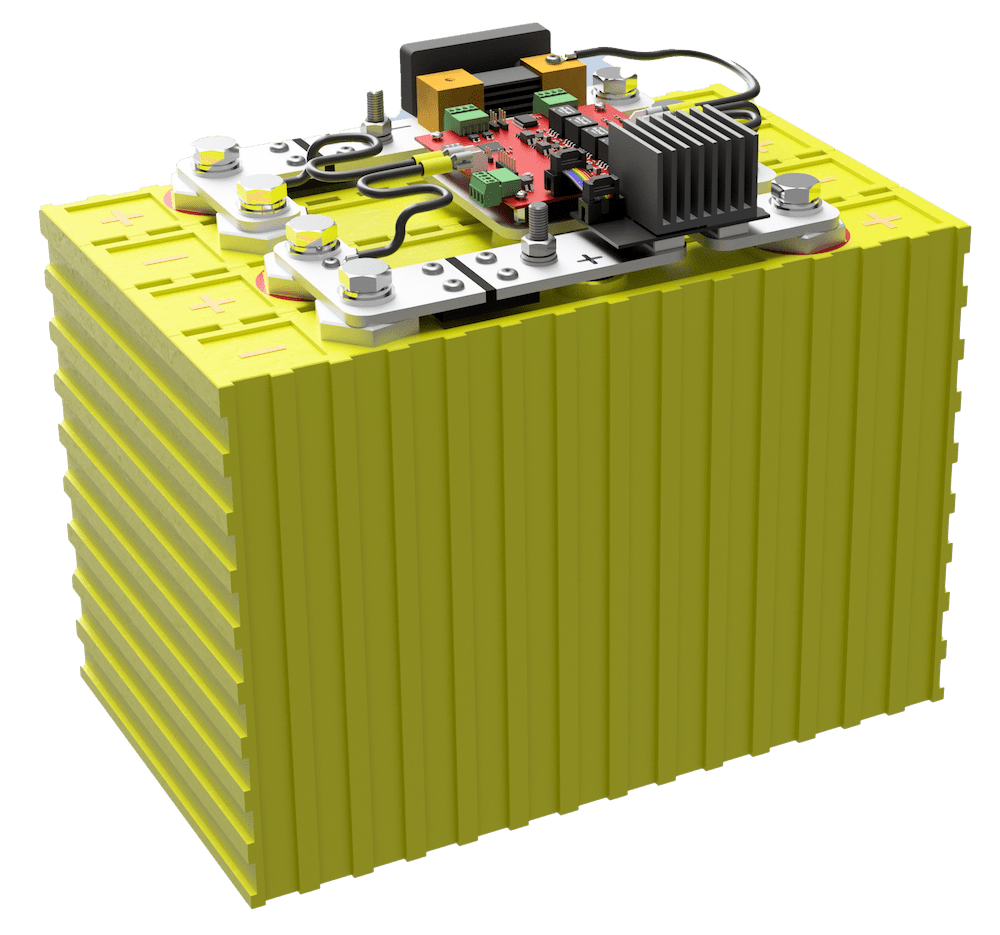

iRock 212

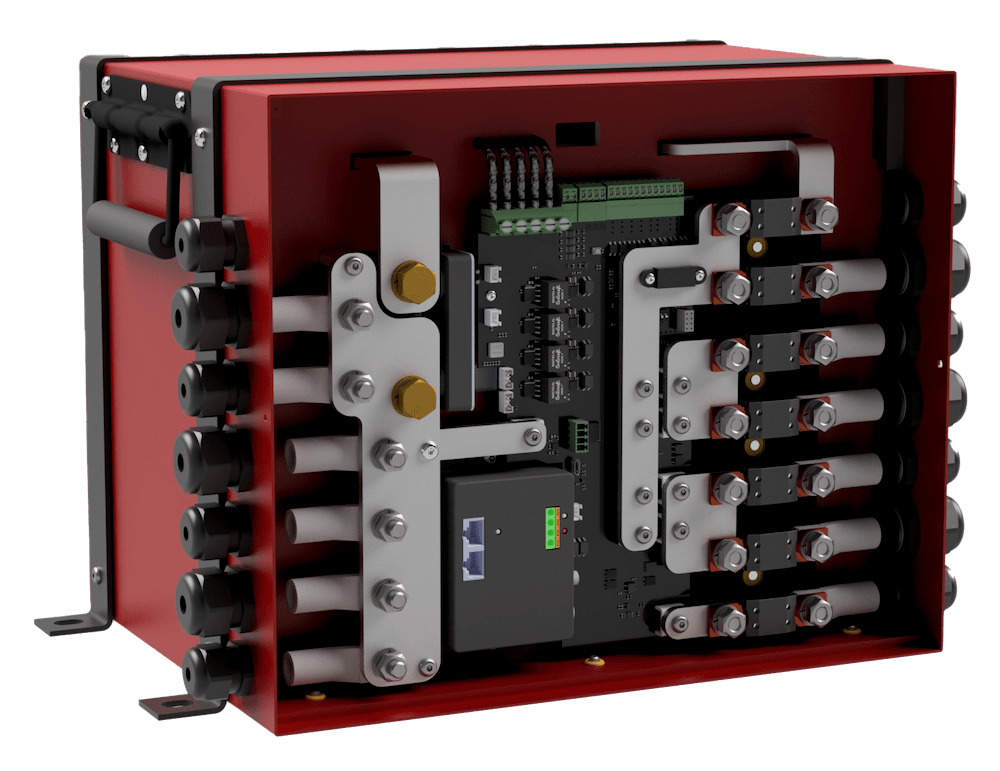

iRock 200

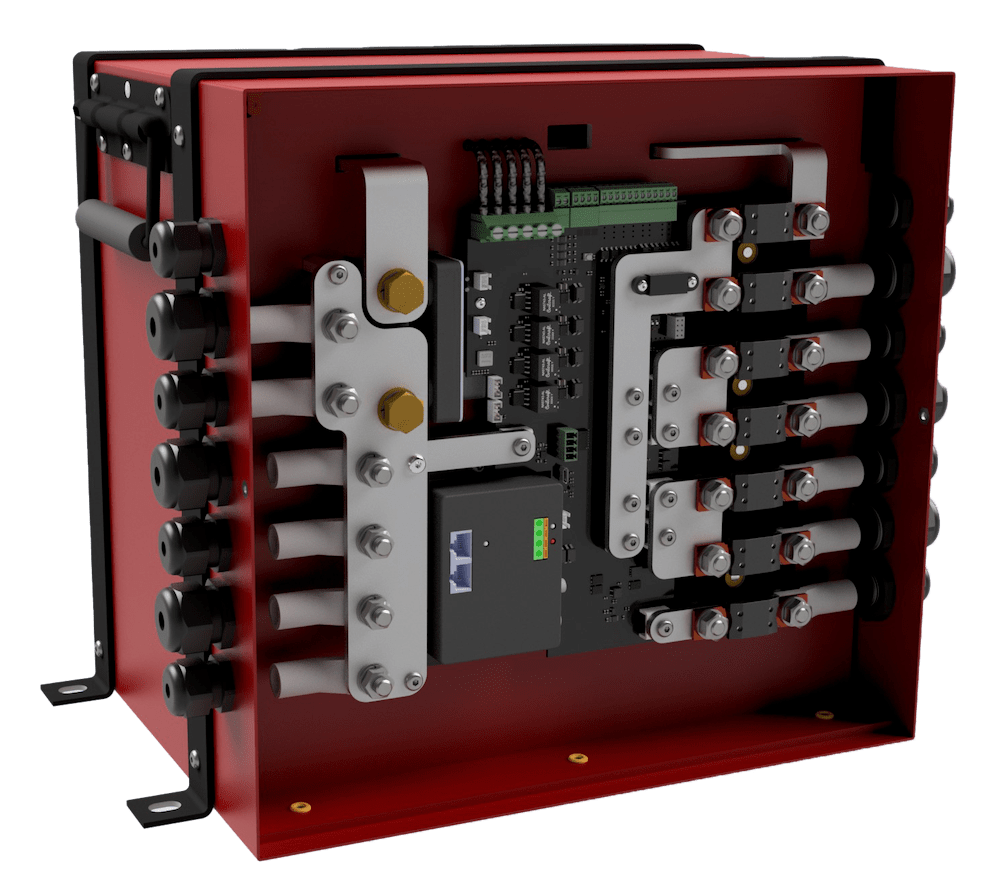

iRock 300

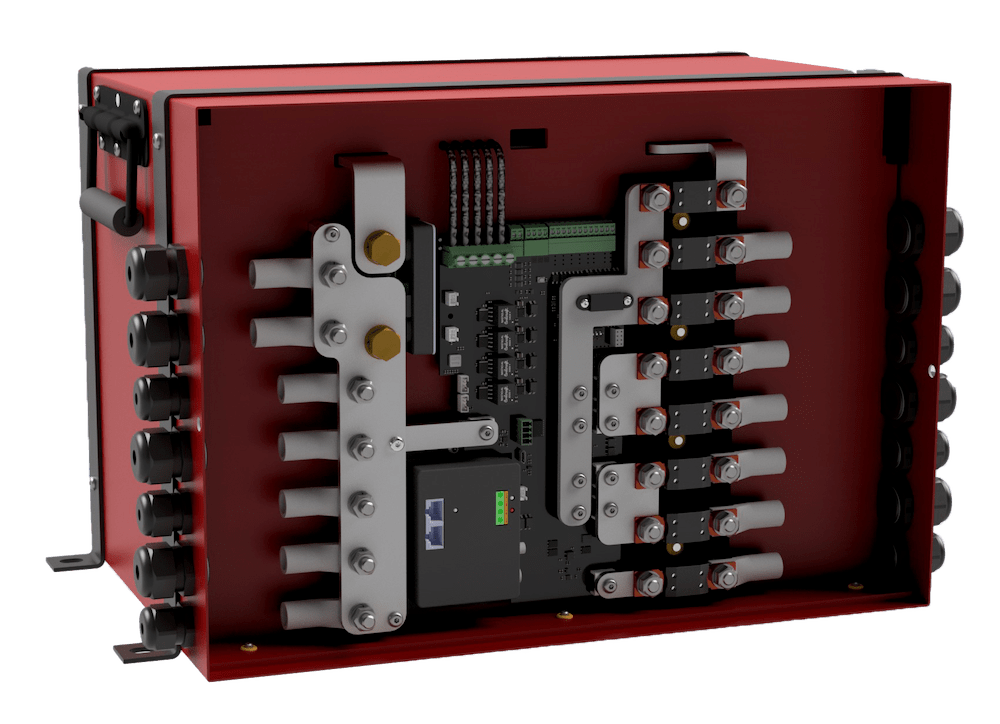

iRock 400
Anschlüsse
Direkt Ein- und Ausgang 200A (500A kurzzeitig)
1x
1x
1x
2x
Geschalteter Ein- und Ausgang 200A (500A kurzzeitig)
1x
-
-
-
Ladeeingang 150A Gesamtstrom (400A kurzzeitig)
-
2x
2x
2x
Lastausgang 150A Gesamtstrom (400A kurzzeitig)
-
2x
2x
2x
Lastausgang 75A Gesamtstrom (200A kurzzeitig)
-
1x
1x
1x
Schalteingang potenzialfrei
-
4x
4x
4x
Schaltausgang potenzialfrei
2x
4x
4x
4x
Eingang der Starterbatterie zur Spannungsaufzeichnung*
1x*
1x*
1x*
1x*
VE.Direct der Batterieuhr*
1x*
1x*
1x*
1x*
VE.Bus für VE Multiplus und Quadro**
-
1x**
1x**
1x**
VE.Bus für VE Remote Panel**
-
1x**
1x**
1x**
RS485
1x
1x
1x
1x
Batterie Link
1x
-
-
-
iRock 212
iRock 200
iRock 300
iRock 400
Ausstattung
Gehäuse
Eingebaute Temparaturüberwachung (Zellen, PCB, 3x Lastschalter)
nur BMS PCB
Aktiver Balancer für dauerhaften Energieausgleich
Sicherungen (Megafuse)
-
7x
7x
8x
Überspannungsschutz, jede Zelle einzeln
Unterspannungsschutz, jede Zelle einzeln
Überstromschutz
nur mit SmartShunt
Modbus RTP Protokoll
iRock 212
iRock 200
iRock 300
iRock 400
Mögliche Upgrades

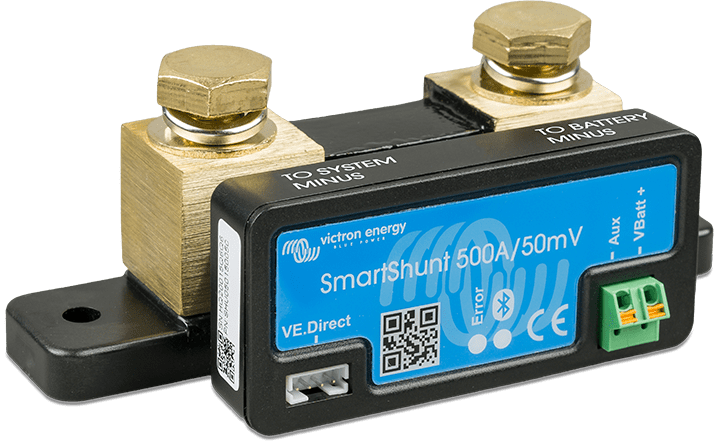

SmartShunt Batterieuhr*

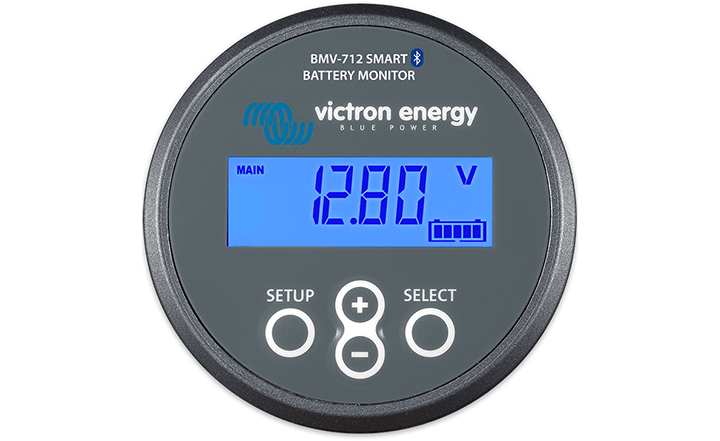

BMV-712 Batterieuhr*
I/O-Paket
I/O-Paket mit Hauptschalter
I/O-Paket mit VE.Bus BMS**
I/O-Paket mit Hauptschalter und VE.Bus BMS**
Verfügbarkeit
Auf Anfrage
Auf Anfrage
Auf Anfrage
Auf Anfrage
